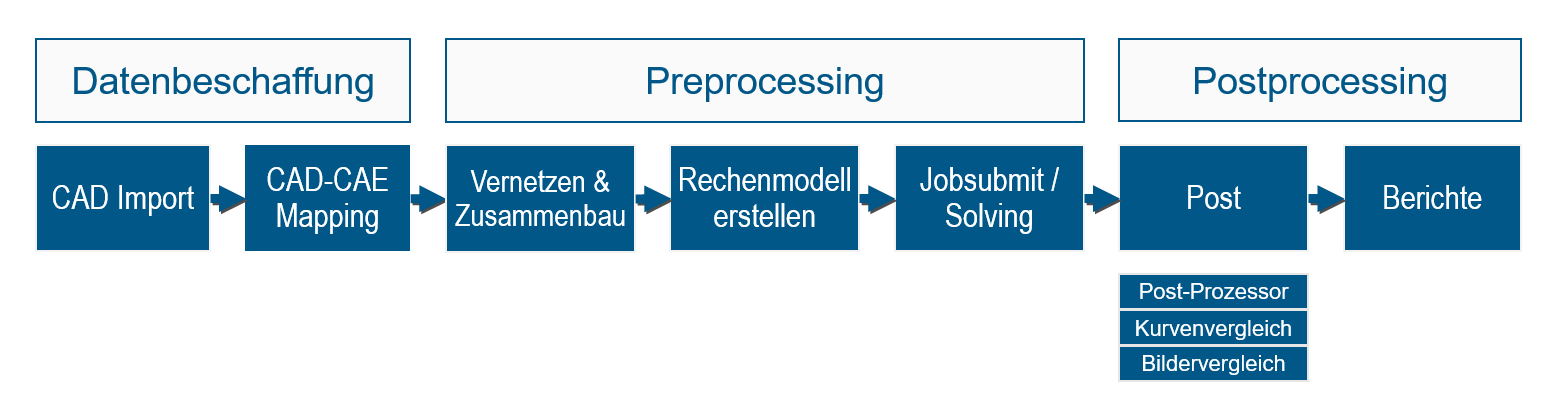

SimData Manager unterstĂĽtzt alle Phasen des CAE-Prozesses

SDM_CAE_chain_de

Schritt 1: Importieren von PDM-Daten

  • CAD-Import (ĂĽber den CAD-Client)
  • Abbildung von PDM-Daten in SimData Manager
  • Information ĂĽber CAD-Modelle
    • Existierende CAE-Abbildungen (z. B. umgewandelte Modelle, Midsurface, Meshes)
    • Teile-Versionen

Importieren von PDM-Daten in SimData Manager

Schritt 2: Datenbeschaffung

  • Filtermechanismen
  • Anwenden der Filter auf aktuelle PDM-Daten
  • Suche nach neueren (relevanten) CAD-Modellen
  • Auswahl relevanter Teile ĂĽber graphische Visualisierung

Schritt 3: Vernetzen & Zusammenbau

  • Part-Manager
    • Suche nach bestehenden CAE-Einzelteilabbildungen (fĂĽr ausgewählte Teile)
    • Suche nach bestehenden CAE-Modulen (fĂĽr ausgewählte Teile)
  •  Batchprocessing
    • Export zum Preprocessing
    • Import verarbeiteter Daten in SimData Manager
  •  Interaktives Zusammenwirken mit einem FE-Preprozessor (z. B. Hypermesh)
    • Ă–ffnen in einem FE-Proprozessor
    • ZurĂĽckschreiben aus einem FE-Preprozessor

Schritt 4: Run-Konfiguration

  • Konfigurieren eines Runs (Berechnungsmodell)
  • Ableitung des Runs auf Basis des bestehenden Runs
    • Ersetzen der CAE-Module im Run
    • Suche nach neueren CAE-Modulen
  • Verwende vordefinierte Auswahl von CAE-Modulen

Schritt 5: Vom Jobsubmit zum Postprocessing

  • Jobsubmit
  • Berechnung: z. B. mit Optistruct
  • Import der Ergebnisse
  • Lade Ergebnisse in FE-Postprozessor (z.B. HyperView)

Schritt 6a: Kurvenvergleich

  • Verschiedene Funktionen fĂĽr den Kurvenvergleich
    • Attribut-basierter Kurvenvergleich
    • Nachverfolgung entlang von Parametern (z.B. Messpunkte)
    • Vergleiche ausgewählte Kurven im Rahmen einer Run-Auswahl in einem Gesamtdiagramm
    • Vergleiche jede Kurve im Rahmen einer Run-Auswahl in Einzeldiagrammen
  • Ă„ndere Diagramm-Einstellungen
    • Achsenvergrößerungen
    • Farbdarstellung von Runs
    • usw.
  • Abspeichern von Vergleichen in Berichten

Schritt 6b: Bildervergleich

  • Funktionen des attribut-basierten Bildervergleichs
    • Allgemeine Nachverfolgung entlang von Parametern (z.B. Messpunkten)
    • Zeige zugeordnete Bilder einer Run-Auswahl nebeneinander
  • Abspeichern des Vergleichs in Berichten
  • Starte Kurvenvergleich fĂĽr eine bestimmte Auswahl von Runs

Schritt 7: Berichte

  • Vergleiche Runs auf Basis des Standardberichts
  • Erstelle Bericht als Powerpoint
  • Berichts-Manager
    • Standardberichtseinstellungen fĂĽr Frames
    • Powerpoint-Einstellungen
    • Erstelle Frames
      • Wertetabelle
      • Balkendiagramm
      • Kurvendiagramm
      • DNA plot

Schritt 8: Graphische Workflow-Erstellung

SDM_CAE_chain_de_08
